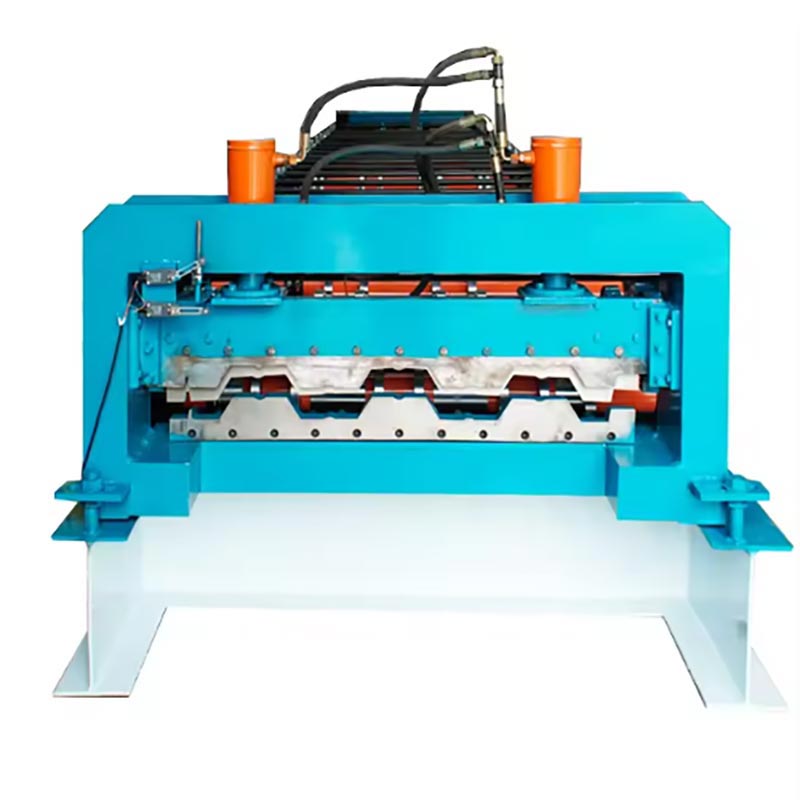

دستگاه رول فرمینگ کف عرشه 688

این ورق فلز خام را برای ایجاد پانل های محکم و موجدار پردازش می کند. این پانل ها پشتیبانی اساسی را برای بتن در کف و سقف آنها به طور گسترده در بخش های مختلف از تجاری و صنعتی استفاده می شوند مجتمع ها به منازل مسکونی

دستگاه رول فرمینگ کف عرشه 688 برای دقت، دوام و خروجی بالا ساخته شده است. این یک بحرانی را خودکار می کند قدم در ساخت و ساز این امر هزینه های نیروی کار و زمان پروژه را تا حد زیادی کاهش می دهد. همچنین تضمین می کند که محصول نهایی همیشه است کیفیت بالا این دستگاه مهندسی مکانیک قوی را با کنترل های پیشرفته ترکیب می کند. یک ابزار حیاتی برای فلزی سازندگان عرشه، تامین کنندگان مصالح ساختمانی و پیمانکاران بزرگ.

جزئیات ماشین

دستگاه رول فرمینگ کف عرشه 688 یک خط تولید کامل است. این ادغام uncoiling، رول شکل دادن، برش، و انباشته شدن در یک فرآیند خودکار.

1. فرآیند تشکیل هسته:

بخش اصلی سیستم رول فرمینگ است. دارای یک سری ایستگاه غلتکی جفت شده است. معمولا 18 تا 22 عدد وجود دارد مجموعه ها آنها بر روی یک قاب فولادی جامد نصب می شوند. هر ایستگاه گام به گام نوار فولادی صاف را خم می کند. خم ها دنباله ای با دقت برنامه ریزی شده را دنبال کنید. این روند از لبه ها شروع می شود و به سمت مرکز حرکت می کند. غلطک ها به آرامی فلز را به پروفیل نهایی 688 تبدیل کنید. این پروفیل دارای دنده های ذوزنقه ای به ارتفاع 68 میلی متر است. تشکیل فلز به تدریج بسیار مهم است. فشار وارده بر مواد را کاهش می دهد. این از خراشیدگی، تاب برداشتن یا اعوجاج جلوگیری می کند. نتیجه یک پانل با ابعاد دقیق و استحکام عالی است.

2. اجزای کلیدی و گردش کار:

این فرآیند از دیکویلر شروع می شود. شما یک کلاف فولادی اصلی را روی آن قرار می دهید. این کویل ها بزرگ هستند. آنها می توانند وزن کنند چندین تن. یک ماشین تغذیه خودکار به عنوان یک گزینه برای آسان کردن بارگیری این کویل ها موجود است.

نوار فولادی از دیکویلر به سمت راهنمای ورودی حرکت می کند. ابتدا راهنما نوار را تراز می کند. سپس، آن را تغذیه می کند نوار را مستقیماً در قسمت شکل دهی قرار دهید. این هم ترازی دقیق برای تولید نهایی یکدست ضروری است نمایه

سکوی تغذیه و واحد پیش پانچ (اختیاری): ابتدا مواد از روی دستگاه تراز عبور می کنند. این حذف می کند هر گونه منحنی از سیم پیچ شدن. برای پروژه‌هایی که نیاز به پیوند قوی‌تری با بتن دارند، می‌توان از یک واحد پیش پانچ استفاده کرد اضافه شد. این واحد سوراخ ها یا برجستگی ها را قبل از شکل گیری فلز مسطح به آن می زند.

Roll Forming Station: این قلب دستگاه است. رول های فرم دهنده از فولاد آلیاژی با عیار بالا ساخته شده اند. آنها برای مقاومت در برابر سایش استثنایی و عمر طولانی سخت شده اند. ایستگاه ها از بلبرینگ های با دقت بالا استفاده می کنند. این تضمین می کند چرخش صاف و کاهش تلفات برق.

PLC و سیستم برش سروو: پروفیل شکل‌دار سپس به کاتر می‌رود. این عملیات توسط کنترل کننده منطقی قابل برنامه ریزی (PLC) که به عنوان مرکز فرمان هوشمند برای کل دستگاه عمل می کند. کل عملیات برش یک رمزگذار چرخشی ردیابی می کند که نمایه چقدر حرکت کرده است. وقتی به طول تعیین شده رسید، PLC به سروو موتور می گوید که راه اندازی شود. سروو موتور سرعت کاتر را با مشخصات متحرک همگام می کند. یک هیدرولیک یا پرس مکانیکی سپس یک برش تمیز و بدون سوراخ ایجاد می کند. این سیستم "برش پرواز" به این معنی است که تولید هرگز نباید متوقف شود بین برش ها همچنین از هدر رفتن مواد جلوگیری می کند.

نوار نقاله خروجی و سیستم انباشتگی: پانل های تمام شده در امتداد یک نوار نقاله حرکت می کنند. آنها به انباشته شدن خودکار می رسند سیستم این سیستم پانل ها را در بسته های منظمی سازماندهی می کند. پانل های هر بسته را می شمارد. بسته ها هستند سپس برای تسمه بندی و حمل و نقل آماده می شود.

3. سیستم کنترل:

صفحه نمایش لمسی بصری کنترل را در نوک انگشتان اپراتور قرار می دهد. طول پانل، تعداد تولید و سرعت را تنظیم کنید با چند لمس صفحه نمایش وضعیت بلادرنگ را نشان می دهد و هشدارهای خطای عملی را ارائه می دهد و سریع را فعال می کند پاسخ هایی برای به حداقل رساندن زمان خرابی

سناریوهای کاربردی

نمایه عرشه 688 این دستگاه یک محصول ساختمانی همه کاره است. در استفاده می شود بسیاری از پروژه های ساختمانی:

ساختمان های بلند تجاری: به عنوان قالب دائمی برای کف های بتنی عمل می کند. همچنین به عنوان داخلی عمل می کند تقویت این سیستم به طور گسترده در ادارات، هتل ها و مراکز خرید استفاده می شود.

تاسیسات صنعتی: برای کارخانه ها، انبارها و مراکز لجستیکی که نیاز به کار طولانی و سنگین دارند ایده آل است. کفپوش

زیرساخت عمومی: این سیستم را در فرودگاه ها، ایستگاه های قطار، بیمارستان ها و استادیوم ها خواهید یافت. فوق العاده است بادوام علاوه بر این، نصب آن سریع و کارآمد است.

ساخت و ساز مسکونی: سیستم های کف و سقف با استحکام بالا مورد نیاز در آپارتمان چند طبقه را ارائه می دهد. ساختمان ها

پروژه های نوسازی: برای افزودن طبقات جدید به ساختمان های قدیمی عالی است. سبک است اما بسیار قوی است.

پروفیل 688 برای کار با بتن طراحی شده است. برجستگی های روی پانل یک مکانیکی قوی ایجاد می کند با بتن قفل کنید این منجر به یک دال منفرد و جامد می شود. دال می تواند بارهای سنگین را بدون افتادگی تحمل کند.

پارامترهای فنی

مزایای کلیدی

بهره وری و بهره وری بی نظیر

فرآیند شکل دهی رول ما خودکار و مداوم است. بسیار بهتر از ساخت دستی است. رول کف عرشه 688 ماشین فرم دهی با سرعت 25 متر در دقیقه کار می کند. می تواند 24 ساعت شبانه روز و هفت روز هفته کار کند. این به این معنی است که مقادیر زیادی دک تولید می کند. شما می توانید خواسته های بزرگترین پروژه های ساختمانی را برآورده کنید. سرب زمان به طور قابل توجهی کوتاه می شود.

دقت و سازگاری برتر

هر پانل تولید شده یکسان است. هر کدام دارای ابعاد دقیق، ارتفاع دنده و عرض فلنج هستند. این دقت مشکلات مربوط به اتصالات در سایت را از بین می برد. پوشش یکنواخت بتن را تضمین می کند. همچنین ساختار قابل پیش بینی را تضمین می کند عملکرد، درست همانطور که مهندسان محاسبه کردند.

دوام استثنایی و نگهداری کم

این دستگاه دارای یک قاب ساخته شده از صفحات و پروفیل های فولادی سنگین است. ساخت و ساز قوی و جوش داده شده آن است طراحی به طور موثر در برابر لرزش مقاومت می کند و پایداری طولانی مدت را تضمین می کند. برای چندین دهه ساخته شده است. شکل گیری غلتک ها بسیار سخت و مقاوم در برابر سایش هستند. آنها پروفایل خود را در میلیون ها چرخه حفظ می کنند. این یعنی کمتر تعویض مکرر و پایداری طولانی مدت محصول.

صرفه جویی قابل توجه در مواد و هزینه

سیستم برش پرنده تلفات ضایعات را از روش های دیگر حذف می کند. مواد سیم پیچ خام بسیار کارآمد استفاده می شود. این به طور قابل توجهی هزینه هر متر مربع عرشه تمام شده را کاهش می دهد. پس انداز ناشی از کاهش نیروی کار و سریعتر است تولید

سادگی و انعطاف پذیری عملیاتی

سیستم کنترل PLC بصری است. راه اندازی سریع و عملیات آسان است. برای تغییر طول تولید، فقط وارد کنید یک مقدار جدید در صفحه لمسی ابزار تغییر سریع اغلب در دسترس است. این به شما امکان می دهد همان دستگاه را با آن سازگار کنید ارتفاع یا سبک های مختلف پروفایل را تولید کنید. انعطاف پذیری زیادی ارائه می دهد.

ایمنی پیشرفته

ایمنی بخش کلیدی طراحی است. دستگاه دارای حفاظ ایمنی یکپارچه است. دکمه های توقف اضطراری در قرار دارند هر دو انتهای حفاظت اضافه بار الکتریکی نیز گنجانده شده است. این یک محیط کاری امن برای همه ایجاد می کند اپراتورها

این محصول از چه اجزایی تشکیل شده است؟

دستگاه رول شکل دهی کف عرشه 688 توجه برتر را به جزئیات و کیفیت قطعات نشان می دهد.

قاب ماشین قوی: قاب اصلی از صفحه فولادی #45 با کیفیت بالا استفاده می کند. برای جلوگیری از تغییر شکل، استرس را کاهش می دهد تحت بار تمام جوش ها رباتیک هستند. این حداکثر استحکام و قوام را تضمین می کند.

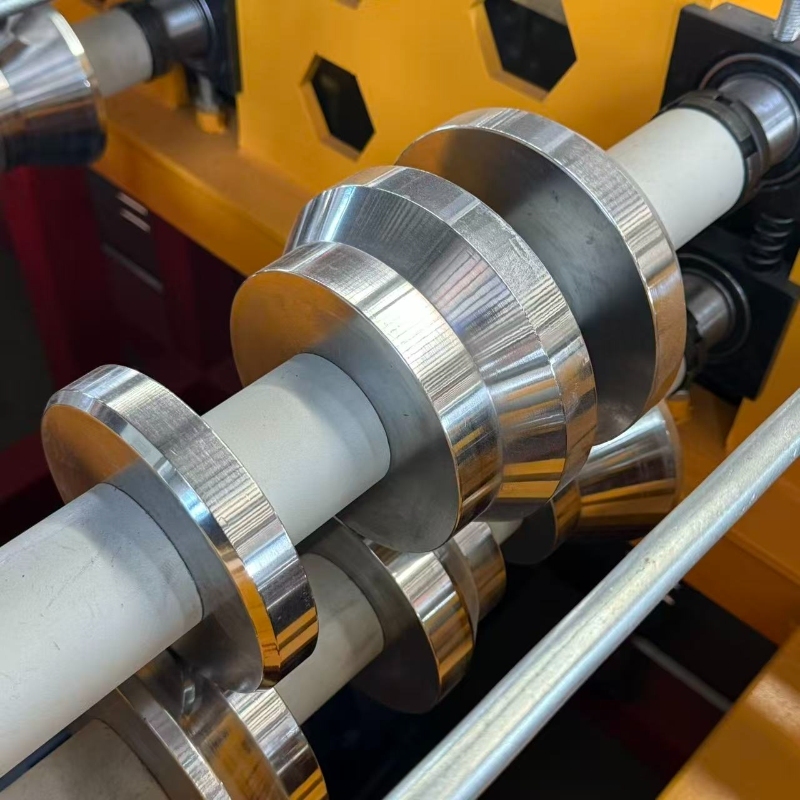

غلتک های شکل دهی دقیق زمین: هر مجموعه غلتکی با ماشینکاری CNC انجام می شود. سپس آنها را تا سختی هسته تحت عملیات حرارتی قرار می دهند 58-60 HRC. در نهایت، سطوح شکل‌دهی به دقت آسیاب شده و به صورت آینه‌ای صیقلی می‌شوند. این غلتک را گسترش می دهد زندگی همچنین سطح صاف و بدون خش روی پانل عرشه را تضمین می کند و از پوشش آن محافظت می کند.

سیستم انتقال با دقت بالا: محورهای محرک از فولاد #45 با کشش بالا ساخته شده اند. آنها زمین هستند و متعادل برای جلوگیری از لرزش در سرعت های بالا. انتقال برق صاف و کارآمد کلید این دستگاه است عملکرد این امر با استفاده از یاتاقان‌های ممتاز از مارک‌هایی مانند HRB یا LYC، که به طور ایمن در محل مستحکم قرار گرفته‌اند، به دست می‌آید. بلوک های بلبرینگ

سیستم کنترل پیشرفته PLC: سیستم کنترل پیشرفته از برندهای برتر بین المللی مانند میتسوبیشی یا زیمنس استفاده می کند. برای PLC و سرووها. این قابلیت اطمینان و دقت را تضمین می کند و در عین حال با سایر تجهیزات یکپارچه می شود ساده HMI بصری همچنین تصاویر واضحی از فرآیند و پیام‌های خطای دقیق را ارائه می‌دهد که سریع را قادر می‌سازد تشخیصی

سیستم روانکاری متمرکز (اختیاری): یک سیستم روانکاری خودکار موجود است. با روانکاری مداوم غلتک ها و یاتاقان ها، تعمیر و نگهداری دستی را کاهش می دهد، سایش را به حداقل می رساند و عملکرد پایدار را تضمین می کند. این از شما محافظت می کند سرمایه گذاری

گزینه های سفارشی سازی: می توانید دستگاه را مطابق با نیازهای خود تنظیم کنید. دستگاه خود را متناسب با نیازهای خاص تنظیم کنید. گزینه های موجود عبارتند از یک دیکویلر خودکار، یک واحد پیش پانچ برای سوراخ ها، یک خط پوشش پس از رنگ، و مکانیسم های مختلف انباشتگی
